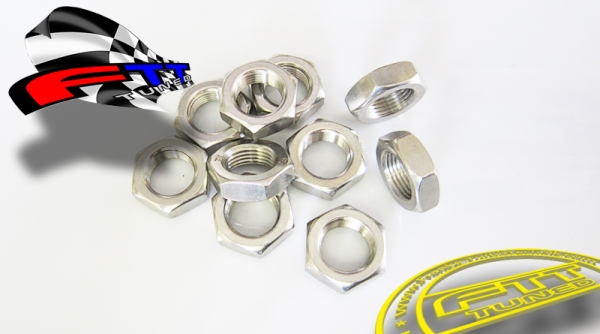

M18x1.5 Sechskantmutter, niedrige Form , FEIN-Gewinde A2
| Bezeichnung | DIN 439 Sechskantmutter, niedrige Form, B= mit Fase, FEIN-Gewinde M18x1.5 |
|
| Werkstoff | ROSTFREI A2 | |
| DIN/ISO/Art. | DIN 439 B (vgl. ISO 8675) |
- gewünschte Menge an Muttern
Sechskantmutter, niedrige Form, B= mit Fase
DIN 439 B
(austauschbar mit ISO 8675, ISO 4035)

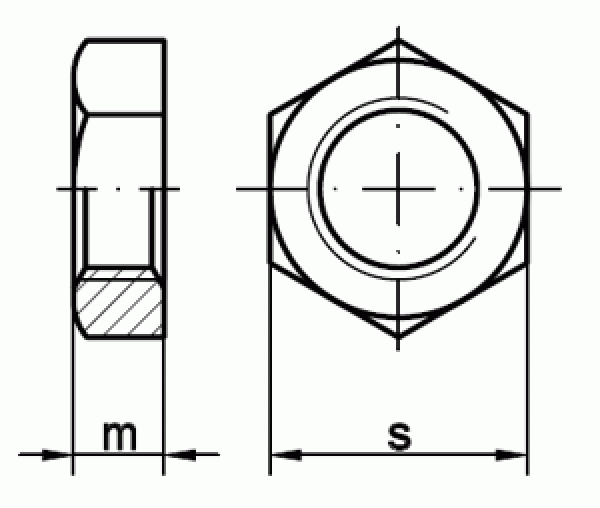

| Technische Daten für DIN 439 B |
 |
| d mm | M 1,4 | M 1,6 | M 2 | M 2,5 | M 3 | M 4 | M 5 | M 6 | M 8 | M 10 | M 12 | M 14 |
| s | 3 | 3,2 | 4 | 5 | 5,5 | 7 | 8 | 10 | 13 | 17 | 19 | 22 |
| e min. | - | 3,48 | 4,38 | 5,51 | 6,08 | 7,74 | 8,88 | 11,05 | 14,38 | 18,90 | 21,10 | 24,49 |
| m | 1 | 1 | 1,2 | 1,6 | 1,8 | 2,2 | 2,7 | 3,2 | 4 | 5 | 6 | 7 |
| d2 mm | - | - | 3,1 | 4,1 | 4,6 | 5,9 | 6,9 | 8,9 | 11,6 | 15,6 | 17,4 | 20,5 |
| d mm | M 16 | M 18 | M 20 | M 22 | M 24 | M 30 | M 33 | M 36 | M 39 | M 42 | M 45 | |
| s | 24 | 27 | 30 | 32 | 36 | 46 | 50 | 55 | 60 | 65 | 70 | |
| e min. | 26,75 | 29,56 | 32,95 | - | 39,55 | 50,85 | 55,37 | 60,79 | 66,44 | 71,30 | 76,95 | |
| m | 8 | 9 | 10 | 12 | 12 | 15 | 16,5 | 18 | 19,5 | 21 | 22,5 | |
| d2 mm | 22,5 | - | 27,7 | - | 33,2 | 42,7 | - | - | - | - | - |
z.B. als Lambdasondengewinde im Abgasanlagenbau....
