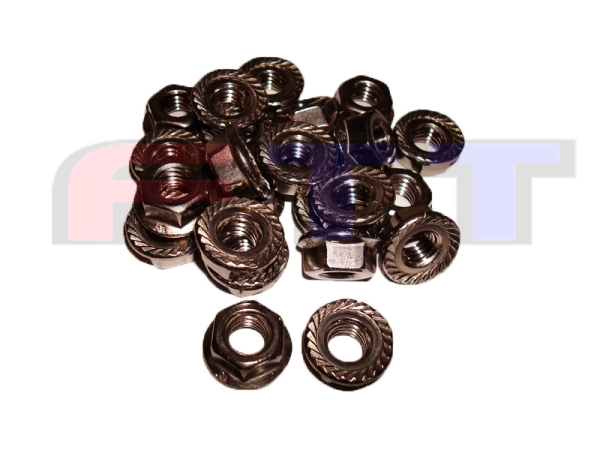

M8 Sechskantmutter mit Flansch + Sperrverzahnung
| Bezeichnung | Art. Sechskantmuttern mit Flansch, ähnl. DIN 6923, mit Sperrverzahnung M8 |
|
| Werkstoff | ROSTFREI A2 | |
| DIN/ISO/Art. | Art.3144 |
- gewünschte Menge an Muttern
|
"Angaben ohne Gewähr"

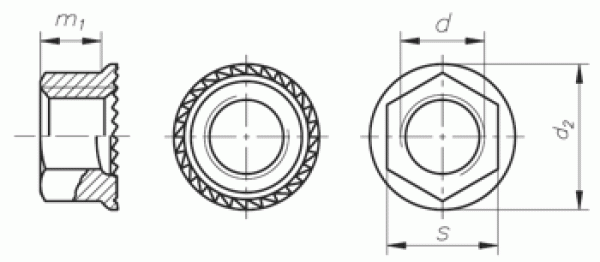

Technische Zeichnung |
 |
| d mm | M 5 | M 6 | M 8 | M 10 | M 12 | M 16 |
| s | 8 | 10 | 13 | 15 | 17 | 22 |
| e | 8,87 | 11,05 | 14,38 | 16,64 | 18,9 | 24,49 |
| k | 4,3 | 5,5 | 7 | 8,5 | 10 | 14 |
| k2 | 1,7 | 2,3 | 3 | 3,6 | 4,4 | 6,7 |
| d2 mm | 11,2 | 14,2 | 18,2 | 21 | 24 | 31 |
